高压绝缘监测仪 |  绝缘耦合器 |
高压绝缘监测仪采用直流高压注入法对电缆或电机绕组等进行绝缘测量，测试电压为 DC2650V，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时 绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，虽然绝缘监测仪只是在母线断电后监测，但考虑到其直接与高压母线连接因此绝 缘监测仪还配置一耦合器，用于对线路和绝缘监测仪主机的保护。

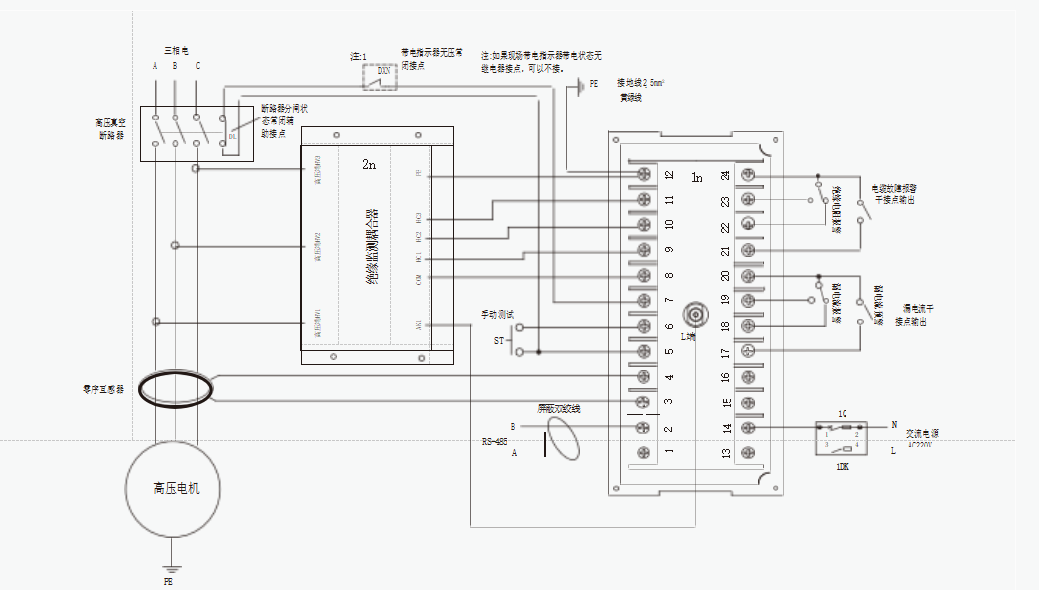

接线原理图
项目 | 参数指标 | 备注 |
供电电源 | 85~264VAC / 100~370VDC |
|
额定功率 | ≤15W |
|

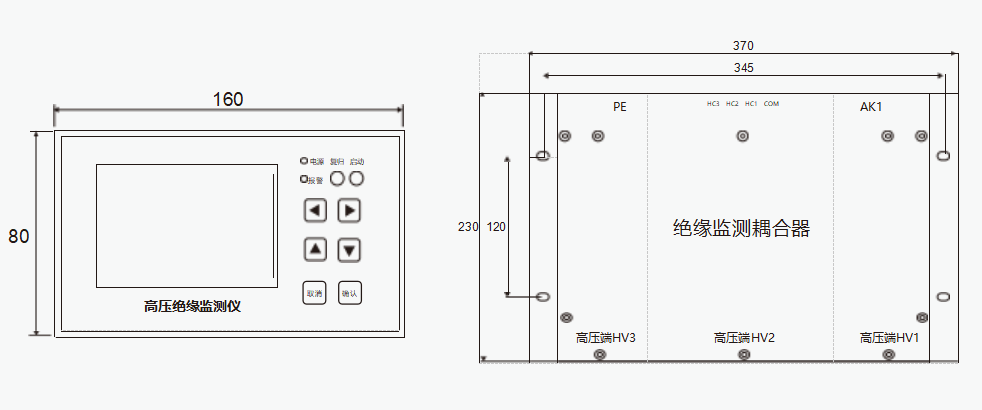

装置外形尺寸 | 160mm * 80mm | 装置尺寸 |
装置开孔尺寸 | 156mm * 76mm |
|
耦合器 | 尺寸
| 370mm * 230mm * 74mm |
|
| 内阻 | 500K Ω |
|
电网额定电压 | 0~10kV |
|
绝缘电阻测量范围 | 1M Ω ~2500M Ω(<3%） | 纯电阻条件 |
绝缘报警设定值 | 1M Ω ~2500M Ω | 定值可设 |
绝缘预警设定值 | 1M Ω ~2500M Ω |
|
漏电电流报警设定值 | 5~2000 mA |
|
漏电电流预警设定值 | 5~2000 mA |
|
测量信号电压 | 2650 VDC | 直流电压 |
继电器出口 | 触点 :250VAC/5A；30V/5A； | 干接点 |
工作环境 | -10~55℃; 无凝露 |
|
存储环境 | -40~75℃; 无凝露 |
|
海拔 | 2000m |
|
